Cómo medir en un plano: guía práctica paso a paso

por Rafael Garcia · Publicada noviembre 17, 2013 · Actualizado noviembre 7, 2025

Cómo medir en un plano: guía práctica paso a paso 📏

Ejemplo de escala en un plano arquitectónico

¿Te has preguntado alguna vez cuál es la verdadera longitud de un muro o de una habitación cuando observas el plano de una casa? Medir en un plano puede parecer complicado si no estás acostumbrado a leer este tipo de documentos técnicos, pero con algunos consejos básicos podrás hacerlo con precisión.

Aunque para los técnicos es algo habitual, para quienes no lo son, interpretar escalas y obtener medidas reales puede resultar confuso. En esta guía te mostramos cómo medir correctamente cualquier elemento representado en un plano.

📐 Cuando el plano indica una escala gráfica o numérica

1️⃣ Busca siempre la escala. Lo primero es localizar la escala del plano. Suele aparecer en formato numérico (por ejemplo, 1:100 o 1:150), aunque a veces también se representa de forma gráfica.

2️⃣ Comprende lo que significa la escala. En el sistema métrico decimal, una escala 1:500 indica que 1 cm en el plano equivale a 500 cm (5 metros) en la realidad.

3️⃣ Usa un escalímetro. Es una regla calibrada con diferentes escalas (1:50, 1:100, 1:150, etc.) que permite medir directamente sin cálculos. Solo tienes que colocarla en la escala correspondiente al plano.

4️⃣ Si no tienes escalímetro, usa una regla. Mide con una regla normal y multiplica la medida obtenida por la escala. Ejemplo: si en el plano una pared mide 5 cm y la escala es 1:125, la longitud real será 5 × 125 = 625 cm (6,25 m).

5️⃣ Escalas de reducción. En casos donde la escala sea de ampliación (por ejemplo, 50:1), hay que dividir. Si el plano marca 50:1 y mides 10 cm, eso equivale en realidad a 0,2 cm.

🧭 ¿Qué hacer si el plano no tiene escala?

En algunos folletos o planos publicitarios no se indica ninguna escala. En esos casos, puedes usar referencias conocidas dentro del plano o apoyarte en herramientas digitales para calcular longitudes aproximadas.

1️⃣ Busca un elemento de tamaño conocido. Las puertas suelen medir unos 82 cm de ancho y los escalones unos 30 cm. Si identificas uno en el plano, podrás usarlo para deducir la escala aproximada.

2️⃣ Aplica una regla de tres. Por ejemplo, si un escalón mide 2 mm en el plano y sabes que mide 30 cm en realidad, podrás calcular otras medidas. Si una habitación mide 1 cm en el plano: (10 × 30) / 0,2 = 1500 mm (1,5 metros). Recuerda no mezclar unidades (milímetros, centímetros o metros).

3️⃣ Usa la inteligencia artificial como ayuda. Hoy en día, puedes pedir a una IA que estime dimensiones en un plano o imagen proporcionándole una referencia conocida (por ejemplo, una puerta o una escalera).
Cuanto más grande sea el elemento de referencia, menor será el margen de error en el cálculo final.
Por ejemplo: si una puerta estándar mide 82 cm y se usa como base, la IA puede calcular automáticamente las dimensiones aproximadas del resto de elementos del plano con bastante precisión.

Ejemplo de escalas gráficas utilizadas en planos arquitectónicos

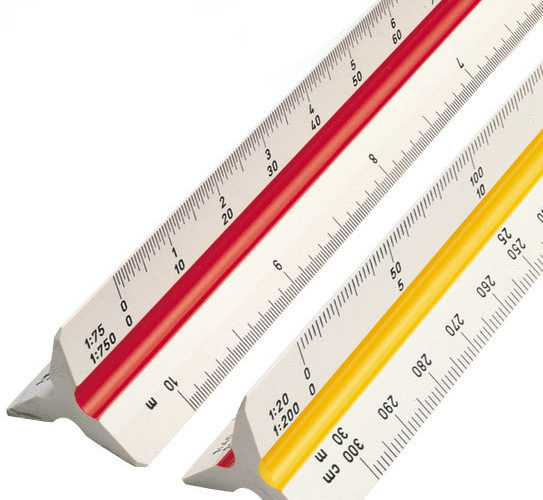

Escalímetro utilizado para medir distancias en planos

💡 Ejemplo práctico con IA

Si quieres probar este método, solo tienes que subir una imagen del plano y escribir algo como:

“Calcula la longitud de la pared principal usando la puerta como referencia (82 cm).”

De esta forma, la inteligencia artificial puede estimar la escala del dibujo y darte las medidas aproximadas del resto de elementos del plano.
Este método es especialmente útil para planos escaneados o imágenes sin escala visible.

📎 Conclusión

Medir correctamente en un plano es cuestión de entender la escala y aplicar algunos cálculos básicos. Si no hay escala, puedes recurrir a métodos prácticos o incluso a herramientas de inteligencia artificial para obtener medidas aproximadas.
Si quieres seguir aprendiendo sobre temas de arquitectura y construcción, consulta más artículos sobre cómo medir en un plano en Vilssa o revisa esta guía sobre cómo interpretar un plano arquitectónico.
